Somfy Elektronischer Einsteckantrieb Oximo 50 WT

Der Somfy Oximo 50 WT ist das elektronische Antriebssystem speziell für Rollläden. Der Antrieb ist mit einer laufenden elektronischen Drehmomentüberwachung (Somfy Drive Control™), Hinderniserkennung beim Schließen (bei Verwendung von einer festen Verbindung in Abwärtsrichtung = Hochschiebesicherungen oder feste Wellenverbinder) und Festfrierschutz beim Öffnen ausgestattet (bei Verwendung von einem festen Anschlag in Aufwärtsrichtung = an der Endleiste verschraubte Stopper). Die Endlagen können entweder automatisch (mit zyklischer Korrektur) oder fix eingestellt werden. Die Einstellung muss über ein Somfy Einstellkabel erfolgen. Die Antriebe sind parallel anschließbar (max. 3 Antrieb, je nach Drehmoment).

Wichtiger Hinweis zur Funktion des Somfy Oximo 50 WT:

Der Antrieb Somfy Oximo 50 WT muss zwingend mit einem Somfy Einstellkabel Artikel-Nr.: 9015971 eingestellt werden.

Soll der Betrieb mit automatischen Endlagen erfolgen, muss Ihr Rollladen mit folgenden Komponenten ausgestattet sein:

• Fester Anschlag in Aufwärtsrichtung = an der Endleiste verschraubte Stopper, die das Einziehen Ihres Rollladenbehang´s in den Kasten verhindern oder eine Endleiste, die die Funktion der Stopper ersetzt (Winkelendleiste)

• Fester Verbindung in Abwärtsrichtung = Hochschiebesicherungen oder feste Wellenverbinder. Diese finden Sie in unserem Shop unter den folgenden Artikelnummern 289510, 289511, 289512 und 289513.

Darauf können Sie sich verlassen...Somfy Qualität

• Flüstergetriebe
  Das Getriebe ist abgekapselt, so dass keine Schwingungen übertragen werden. Betriebsgeräusche werden durch den Kunststoffadapter zwischen Antrieb und Rollladenwelle stark reduziert.
• Präzisionsabschaltung
  Egal ob mechanische oder elektronische Endabschaltung gewählt werden: Die Endabschaltungen von Somfy arbeiten hochpräzise. Mit höchster Wiederholgenauigkeit.
• Doppelscheibenbremsen
  Ohne erstklassige Bremsen nützt der stärkste Antrieb nichts: Die Doppelscheibenbremsen von Somfy stoppen selbst große, schwere Rollläden punktgenau - ohne gefährliches "Nachlaufen".
• Hochleistungsmotor
  Alles an ihm ist auf Hochleistung getrimmt - auch seine Lebensdauer. Die ist nämlich auf tausende von Zyklen ausgelegt.
• Wartungsfreiheit
  Alle Komponenten eines Somfy Antriebes sind vollkommen wartungsfrei.
• Kälte- und Hitzebeständigkeit
  Alle Komponenten sind für einen Temperaturbereich von -10 °C bis zu +40 °C ausgelegt.
• Langlebigkeit
  Jeder Antrieb ist auf tausende Auf- und Ab-Zyklen ausgelegt.
• Laufruhe
  Jeder Antrieb wird einzeln auf störende Geräusche geprüft.
• Gründlich geprüft
  18 Qualitätsprüfungen pro Antrieb.
• Bewährte Technik
  Mehr als 30 Millionen installierte Antriebe verrichten täglich ihre Arbeit - weltweit.

Wie berechne ich das Gewicht meines Rollladen?
Beispiel für eine Gewichtsberechnung eines Kunststoffrollladen:

• Flächenberechnung:
  Sie haben bspw. einen Kunststoffrollladen montiert. Nun möchten Sie einen Rollladenantrieb installieren. Die Abmessungen des Rollladenbehang betragen 1.350 mm (Breite) und 1.560 mm (Höhe). 1,35 m x 1,56 m = 2,106 m²
• Gewichtsberechnung:
  Die nun errechnete Rollladenfläche in m² wird jetzt mit dem spezifischen Gewicht des Rollladenbehang multipliziert. Für einen Kunststoffrollladen liegt dies bei ca. 4,00 kg pro m².
• Rechnung:
  2,106 m² x 4,0 kg / m² = 8,424 kg
• Das Gewicht Ihres Kunststoffrollladen beträgt ca. 8,424 kg.

WEEE-Nr. DE 82102257

Lieferumfang

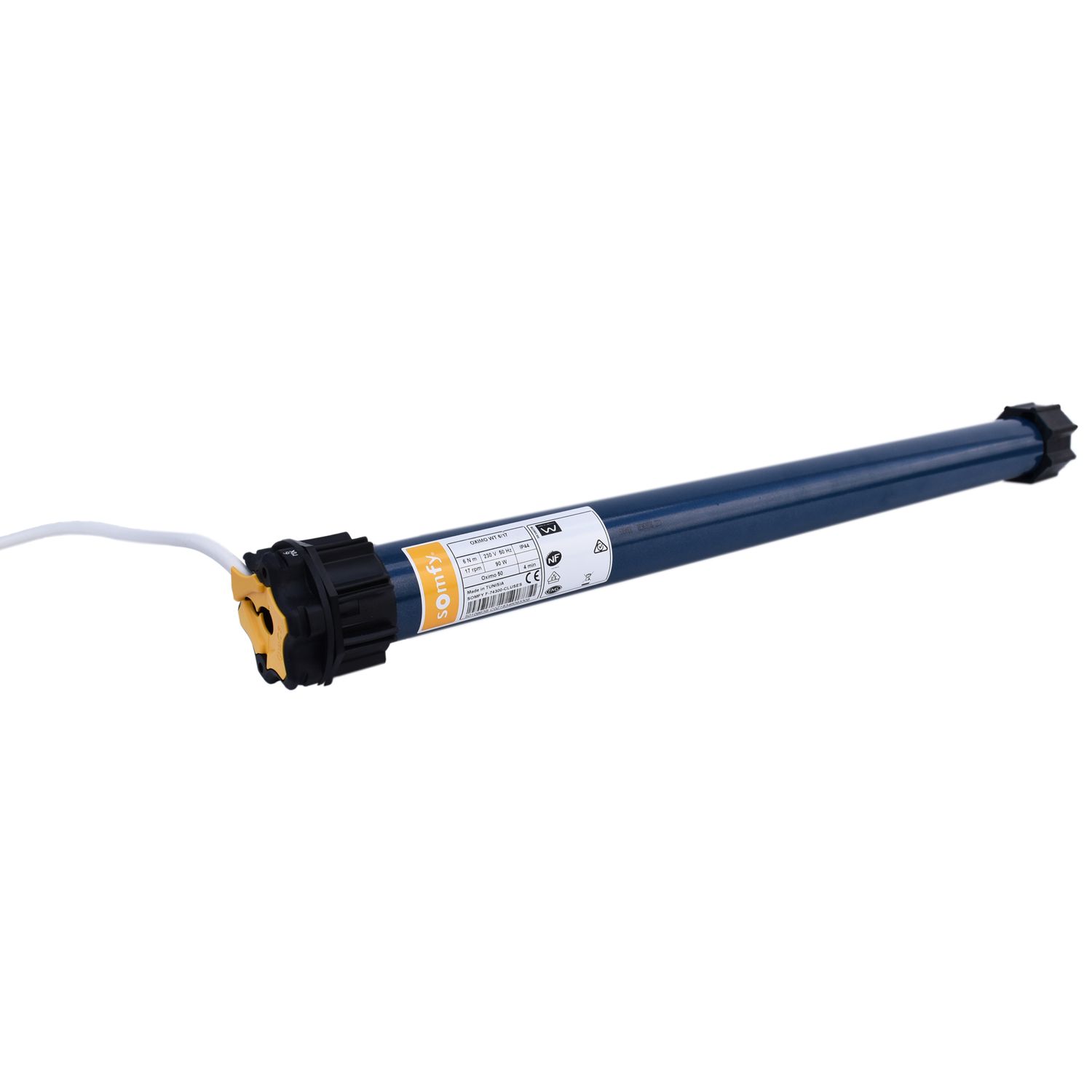

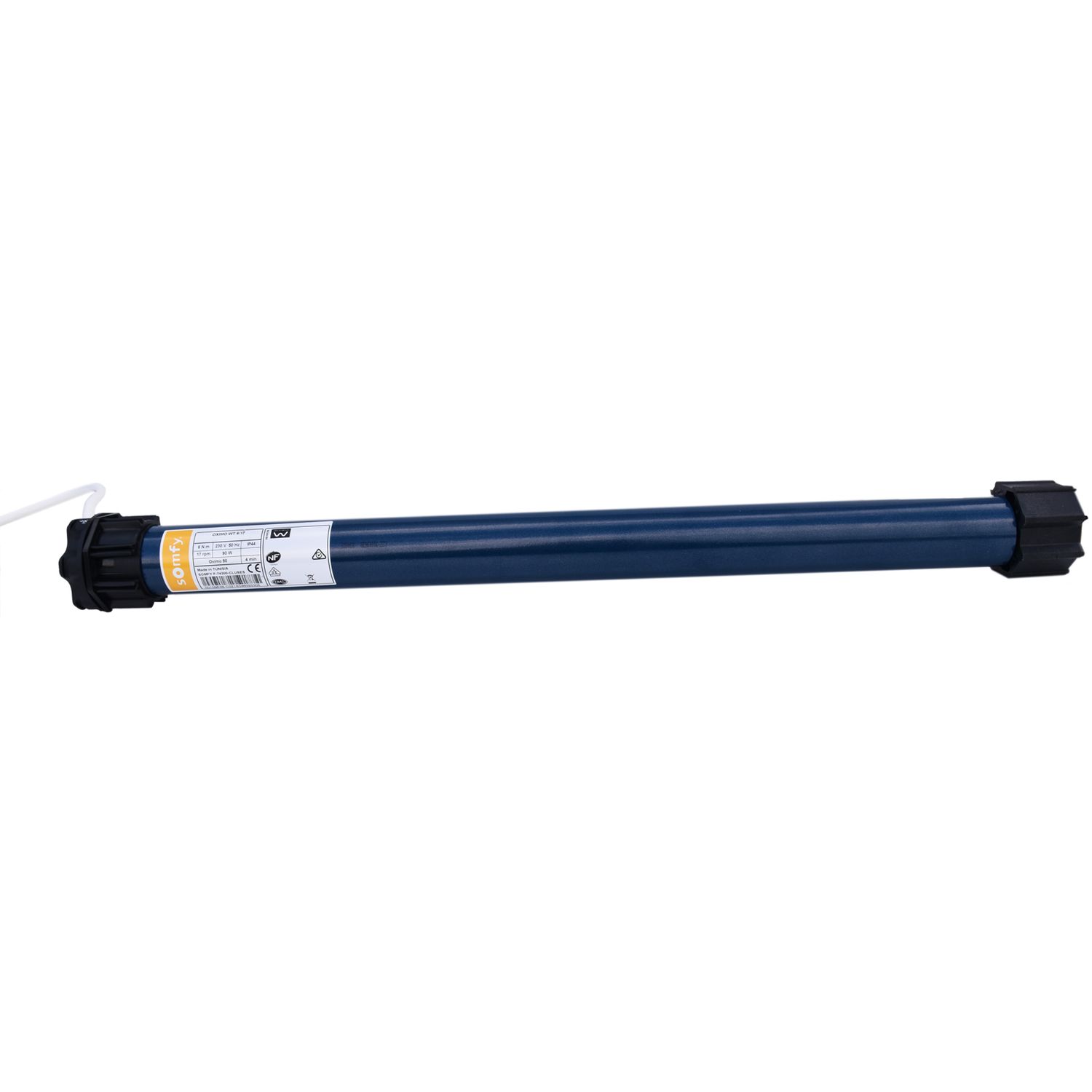

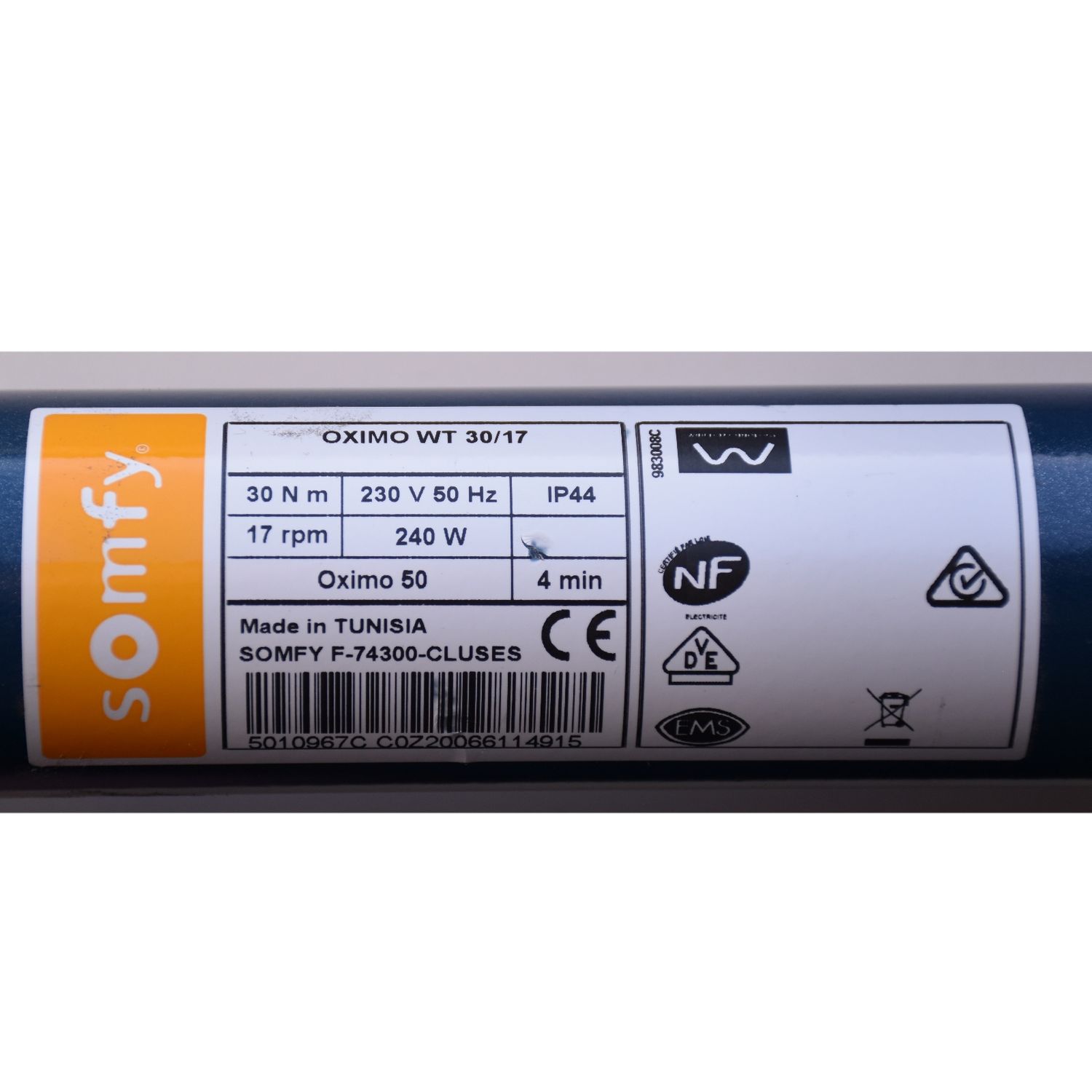

1 Stück Somfy elektronischer Einsteckantrieb Oximo 50 WT 30/17

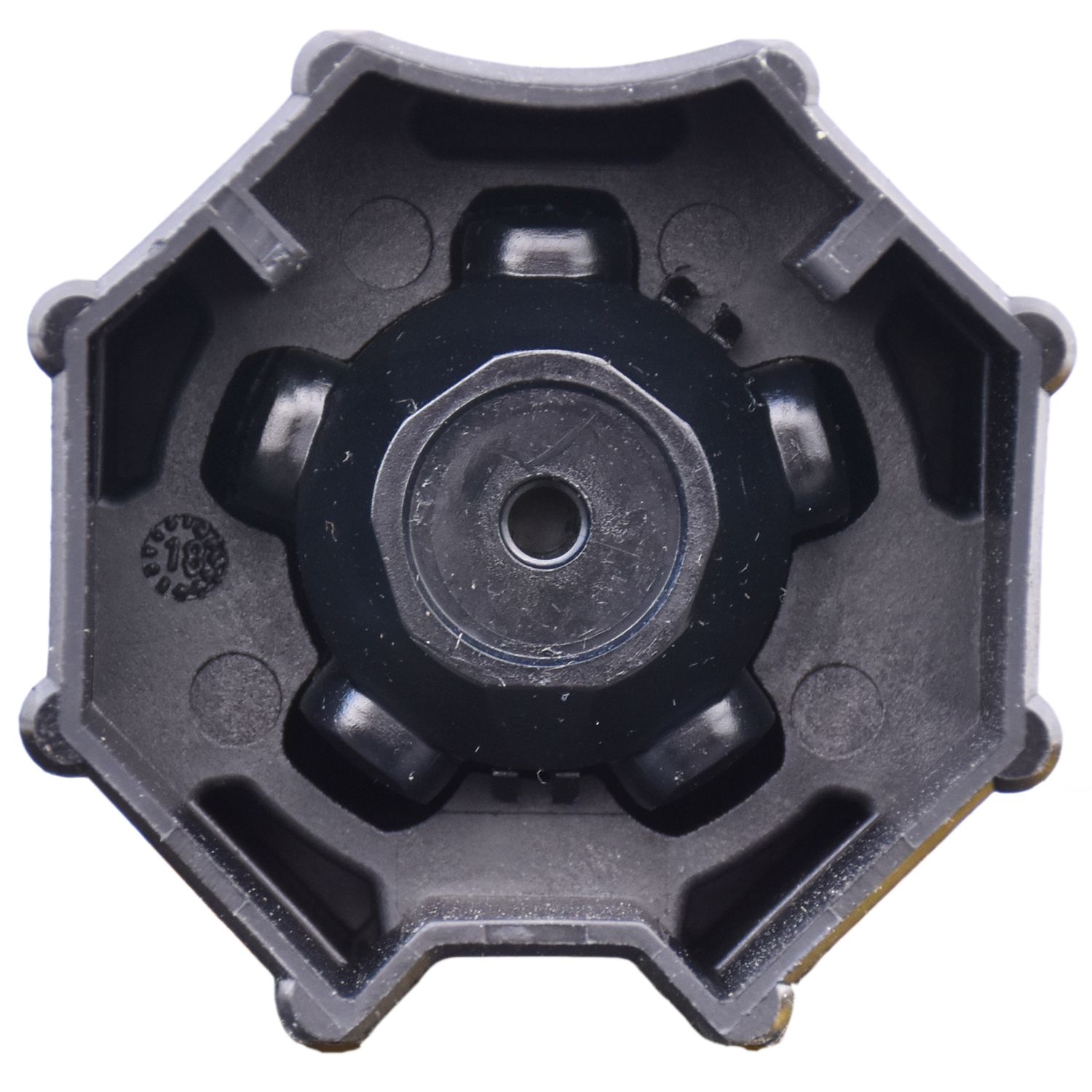

1 Stück Somfy Adaptersatz für SW60 (Schlüsselweite 60 mm) 8-kant Stahlwelle (bereits vormontiert)

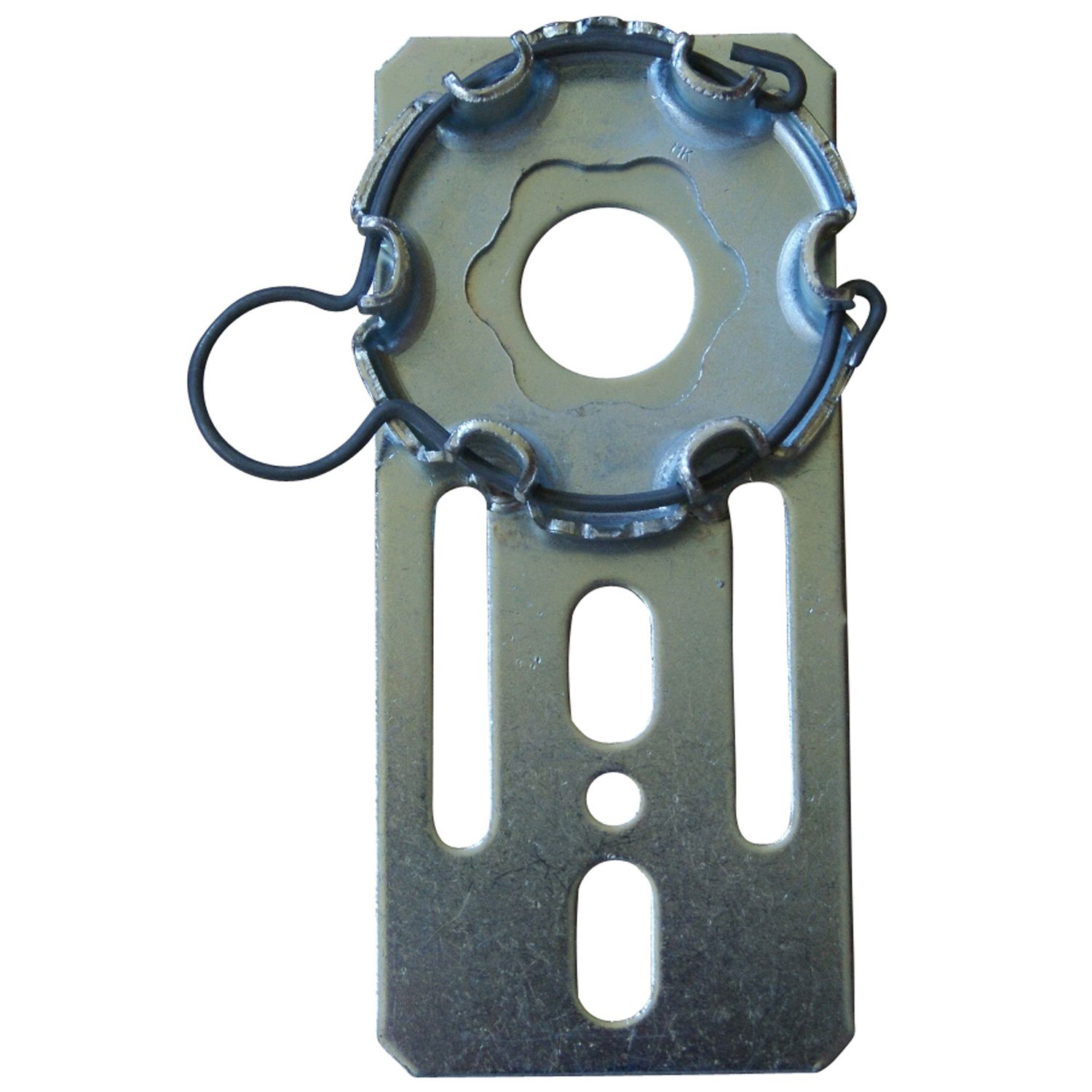

1 Stück Somfy Flansch-Antriebslager (Artikel-Nr. 9703948)
1 Stück Bedienungs- und Montageanleitung
